UHF RFID анаплакытә смарт-карта аԥхьага афункциарацәа змоу арадио лассы-лассыратә електронтә тег аԥхьара

Аспецификациа

Афымцатә параметрқәа

Аласра:860-960мгц

Апротокол:ИСО 18000-6С

Аласра адиапазон:865Мгц 868Мгц; 902 928 МГц (мамзаргьы еиқәыршәоу)

FM режим: FHSS мамзаргьы иҭышәынтәалоу афреквенциа, апрограмма ала ишьақәгылоу

RF аҭыҵра: 20-30дБм еиқәыршәатәуп; 50Ом аидара

Апроцессор анапхгаратә чип: АРМ (STM32F107)

Акоммуникациатә интерфеис: RS232, RS485; даҽа версиақәак TCP/IP мамзаргьы аҵәымӷдатә еимадара алырхыр рылшоит

Апротокол ахкы: modbus RTU (иаҭахым);

Акоммуникациа амҽхак: амҽхак 9600～115200bps,

Азеиԥш хықәкылатәи аҭагалара/аҭыҵра (GPIO): оптикала еиҟәыҭханы 1 ҭагалара, 1 ҭыҵра;

Игәрагоу апрограмма аиӷьтәра: амасштаб змоу аиӷьтәра амеханизм

Апрограмматә еиқәыршәара апликациатә интерфеис: API аҿиаратә еиқәыршәагақәеи апликациатә рутинақәеи рыҭара

Аусуратә ҭагылазаашьа аарԥшратә режим: LED индикатор, зуммер

Аҭагалара агәыҵха: 9-24В ахь аҽақәыршәара

Амч: 22Вт (РФ аҭыҵра амч 26дБм)

Акәша-мыкәшатә параметрқәа

Ацәаакыра: 5% инаркны 95% рҟынӡа, аконденсациа злам

Ахьчара аҩаӡара: IEC IP67

Аусуратә температура: -20°~+70°

Аҭаҵәахра аԥхарра: -40°～+85°

Афизикатә параметр

Ашәагаа: 95(А)*95(А)*40(А)мм

Аиԥшьыга аформа: аӡы зҭамло М10 пин сокет

Еиқәыршәоу ахьанҭара: 450г

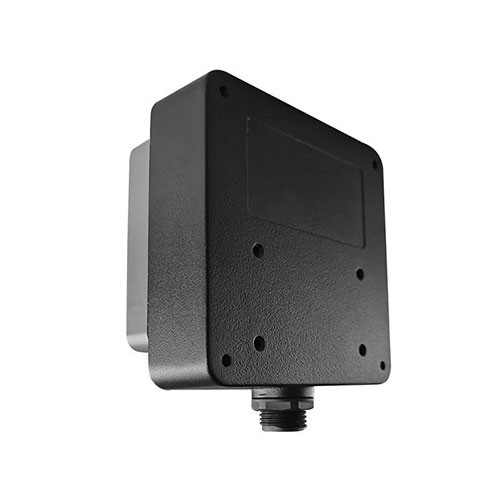

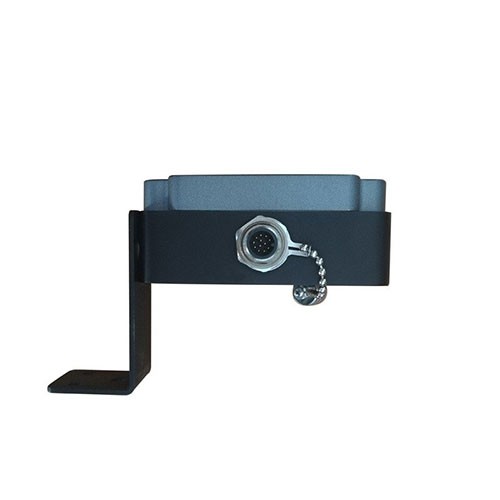

Амонтажтә қәыргыламҭа аметод: ацинк змоу аихатә қәыргыламҭа, аԥхьаратә кәакь еиқәыршәазар ауеит

Арегистр ахҳәаа

◆Аԥхьаҩ изы иҟоу аҵәахратә регистр мацара ауп, егьырҭ арегистрқәа рхархәара ауам. Иара адгылара анаҭоит х-кодк 0x03, 0x06, иара убас 0x10.

UHF апараметрқәа

РФ хадаратә чип: PR9200 иҷыдоу арадио лассы-лассыратә чип

Аласра адиапазон: 902-928МГц мамзаргьы 865-868МГц (еиқәыршәоуп)

Аласра амодуляциа аметод: Аспектр ҭбаа аласра амодуляциа (FHSS) мамзаргьы иаанымгыло аласра, апрограмматә еиқәыршәара ала еиқәыршәазар алшоит

Иагәылоу антенна: 3дби акәыршатә поляризациатә антенна

Аҳауа аинтерфеис апротокол: EPCglobal UHF Акласс 1 Gen 2 / lSO 18000-6C

Аҭыҵратә мчра: 18-26дБм±1дБм

Аҭыҵратә мчра аиқәыршәара: 1дБм ашьаҿа (апрограмматә еиқәыршәара ала ишьақәыргылоуп)

Аԥхьара абжьаӡара: абжьаӡара 30см-200см рыбжьара анапхгара азура алшоит (адыргақәа рхархәареи антенна аизырҳареи ирыдҳәалоу)

Аформаи аинтерфеиси

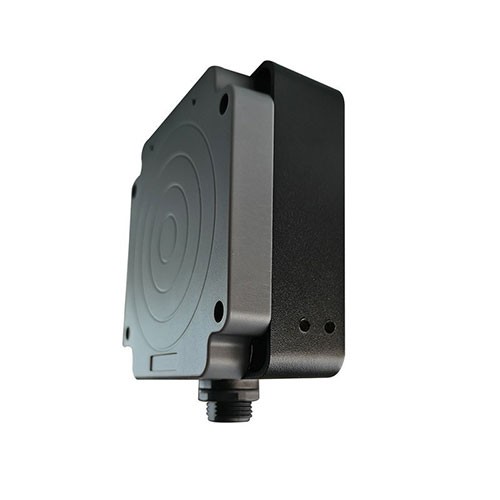

Иара иаднакылоит АБС+ алуминийтә хҭалаҵа ацәа, уи аҩны аҩнуҵҟеи адәахьи ибзианы аҳауа ахьҭало, асабара ахьҭамло, ақәа ахьҭамло аҭыԥ аҿы иқәыргылазар ауеит.

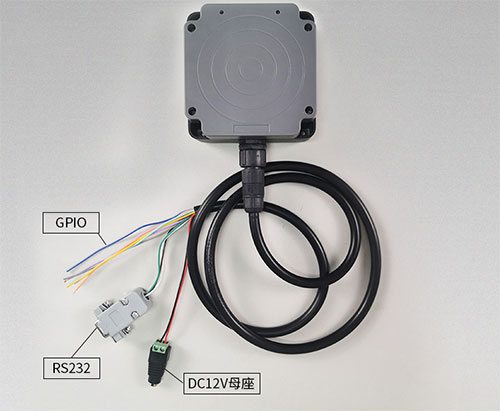

Акоммуникациатә интерфеис, аҵәҵәабжь, хыхь иаагоу аҭаӡҩыраҿы аҵәаӷәақәа реишьҭагылара аиндикатортә лашара анаҩстәи аҟазшьақәа рымоуп:

А. RS232 акоммуникациатә интерфейс: 1 RS232 порт (DB9 jack: RxD адкылара, TxD ашьҭра, асигнал ҵаҟа) ишиашоу PC сериалтә порт иаҿактәуп, насгьы акоммуникациа абжьаӡара 10м еиҵоуп.

Б. Аҵәҵәа: Иагәылоу аҵәҵәа, аԥхьаҩ аелектронтә тег данаԥхьо зегьы рзы абжьы ҭнаҵоит.

В. Аиндикатортә лашара: Аиндикатортә лашара ҟаԥшь еснагь иаркуеит амч аныркыло ашьҭахь; аԥхьаҩ аелектронтә дырга даԥхьацыԥхьаӡа, ашәиаҵәа аиндикатортә лашара еиқәыԥхоит.

D. Амчхара аинтерфейс: +9~12V D авиациатә ҿакырҭа асокет (уи, аҟаԥшьи ашьацԥшшәи).

Е, I/O интерфеис

◆1 RS485 порт (485+ (иаҳҳәап, ацәаԥшь), 485- (иаҳҳәап, апурпур) адифференциалтә сигнал 1, харатәи асигнал аиагара азы

◆2 I/O аҭыҵратә портқәа: аҭыҵра иҳаракуи илаҟәуи асигналқәа, ашәиаҵәеи ашәиаҵәеи рыла.

◆GND (иаҳҳәап, ашәиаҵәа);

◆1 атриггер асигнал аҭагалара апорт: FIN1- (иаҳҳәап, циан), FIN1+ (иаҳҳәап, пинк), еиҵоу аҩаӡаратә триггер.

Хшыҩҵак: Аԥхьаҩ атриггертә режим аҿы аус анауа, амҩақәҵага еиҵоу аҩаӡара иацҵазар, аԥхьаҩ автоматла акарта аномер даԥхьоит иҳараку аҩаӡара еиҭашьақәыргылахаанӡа.
