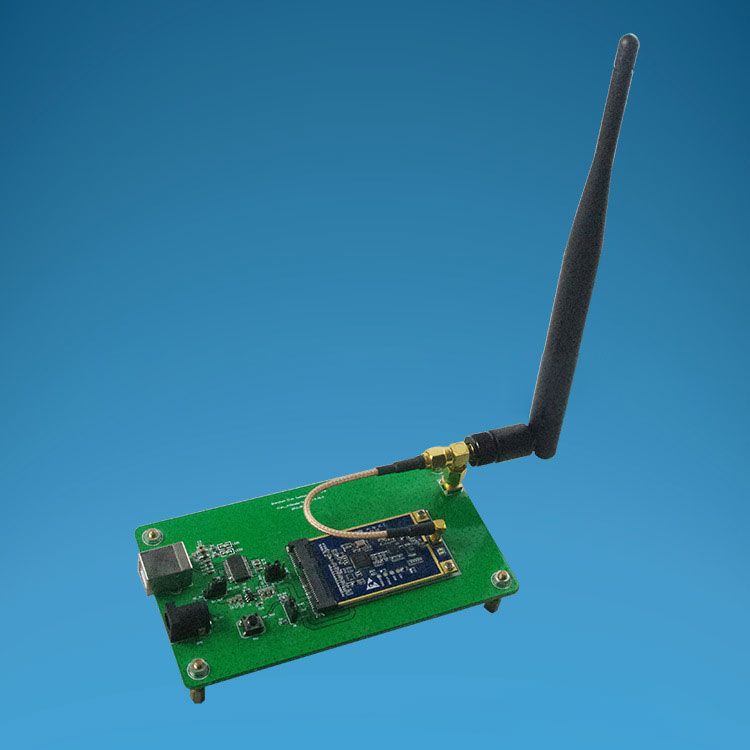

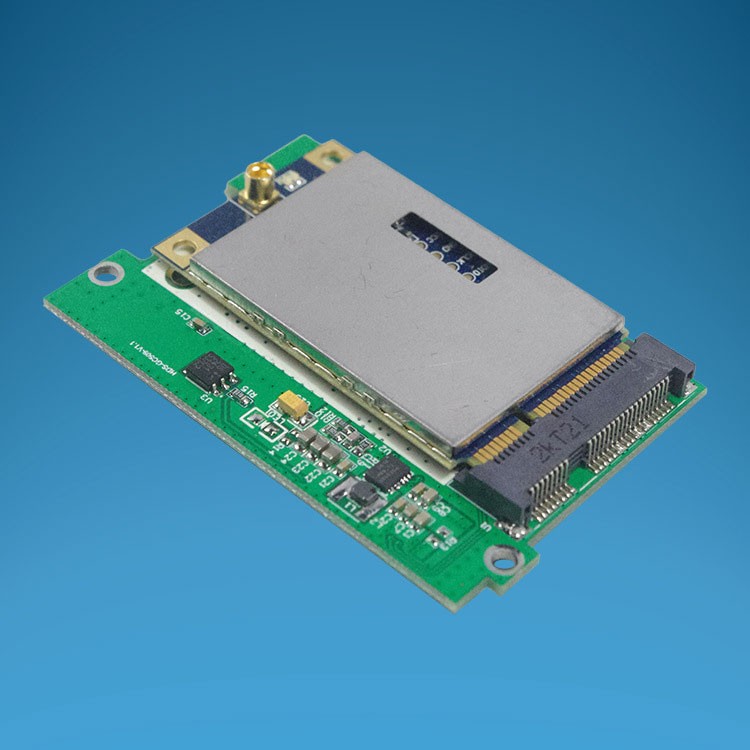

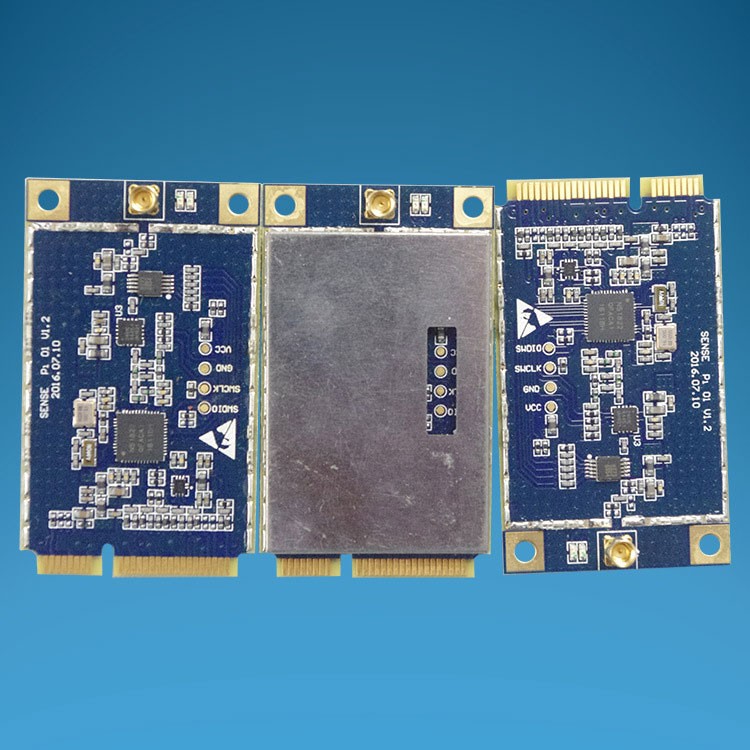

PCIE интерфейс RFID аԥхьара-аҩра амодуль аус ауеит ISM 2.45GHz RFID аԥхьара-аҩра амодуль аҿы. Амодуль иамоуп иҳараку аизыдырра амҽхак, еиҭакра змам аҽырҭбаара, иҳараку ачуанра, аҭышәынтәалара змоу адыррақәа реимдара, иҳараку агәрагара. Амодуль аиагара абжьаӡара 0-150 метра инаӡар алшоит. Уи еиҳарак ахархәара амоуп асистематә интеграциа апликациақәа рҿы, иаҳҳәап, еиҭаҵуа адыррақәа реизгагақәа, анаплакытә дыррақәа рышьҭра, ацәанырратә дыррақәа реизгара, анаплакытә хылаԥшра.
ISM 2.45GHz абанд аҿы аусура, адыррақәа рышьҭра хәыда-ԥсадоуп. TTL RS-232 аинтерфеис аиқәыршәара, насгьы каналрацәалатәи IO анапхгара аинтерфеис, амодуль аимадара анапхгара еиҳа иманшәалоуп. Амодуль PA еиднакылоит, насгьы асигнал акондиционертә зегьеилазаара, аҭагалара/аҭыҵратә мчра апрограмматә еиқәыршәара ала анапхгара азура алшоит, насгьы аиагара абжьаӡара анапхгара азура алшоит. Амодуль амчхара маҷны ахархәаратә технологиа адгылара анаҭоит, насгьы амодуль аусуратә мчра адәныҟатәи анапхгаратә порт ала аркра-арцәара алшоит; API аҿиаратә комплектқәа, апликациа абжьгарақәеи акодқәа рҿырԥштәқәеи еиқәыршәоуп ирццаку аинтеграциеи апликациеи рзы.
РФ апараметрқәа
Аусуратә лассырас: ISM лассырастә диапазон 2.4-2.48GHz
Аҭыҵратә мч: иреиҳау аҭыҵра +18дБм, иагәылоу 32дб амч аиҿкааҩ, ашьаҿа -2дб, апрограмматә еиқәыршәара анапхгара
Ацәанырра адкылара: -96дБм
Атег асигнал амчра арбага (RSSI): -50дБм- -80 дБм, аҵабырг ±1дБ
Антенна аинтерфеис: аборттә MMXCK-KE аиԥшьыга, адәныҟатәи антенна аҭахуп
Аинтерфеис режим: MINI-PCIE акарта стандарттә интерфеис
Аимадаратә интерфеис: TTL аҩаӡара RS232 ашьҭанеиратә порт
I/O интерфеис: адгылара 2 канал TTL аҩаӡара, IO порт аҭыҵра аҭыҵратә сигнал (персонализациа аҭахуп)
Апрограмматә еиқәыршәаратә платформа: АПИ аҿиаратә еиқәыршәагақәа, апликациатә бжьгарақәеи акодқәа рҿырԥштәқәеи рыҭара
Адыррақәа рыҭареи атегқәа рхархәареи
Ацхырааратә дырга апротокол: ихатәу апротокол, адыррақәа рышьҭра апротокол ахәаахәҭҩы иҭахрақәа инарықәыршәаны еиқәыршәазар алшоит
Атег адгылара аусуратә режим: Ҳара ҳактивтә тег иақәшәоит
Атег аԥхьара абжьаӡара: 0~150 метра (тег аҭыҵратә мчреи адәныҟатәи антеннеи ирыхәаԥшны, иаарту аҭыԥ аҿы аԥышәара)
Аидырра аццакыра: 120 атег/секунд (ID аномер мацара)
Аиҿасраҿагыларатә усдулара: 300 тег еицрыԥхьоит
Амеханикатәи афымцатәи ҟазшьақәа

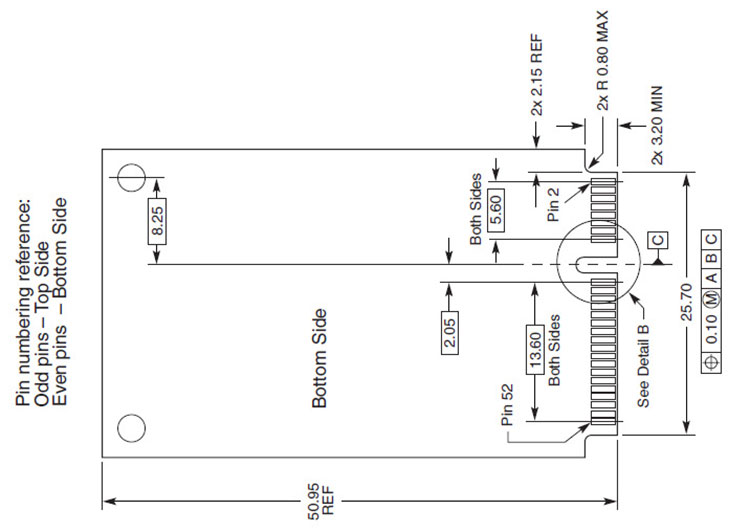

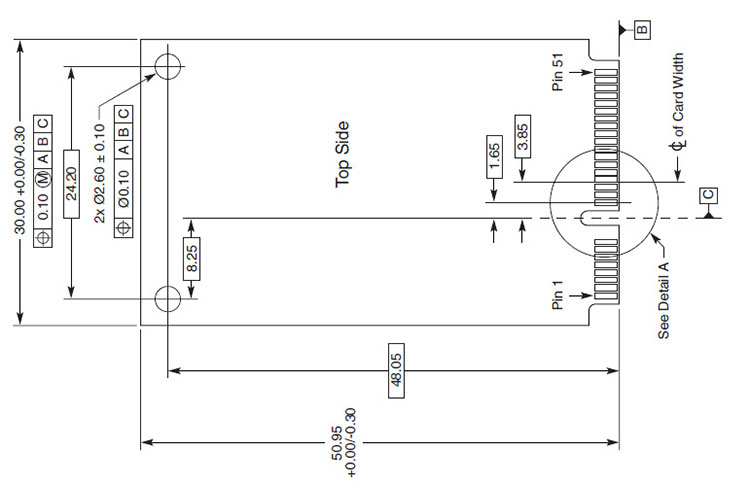

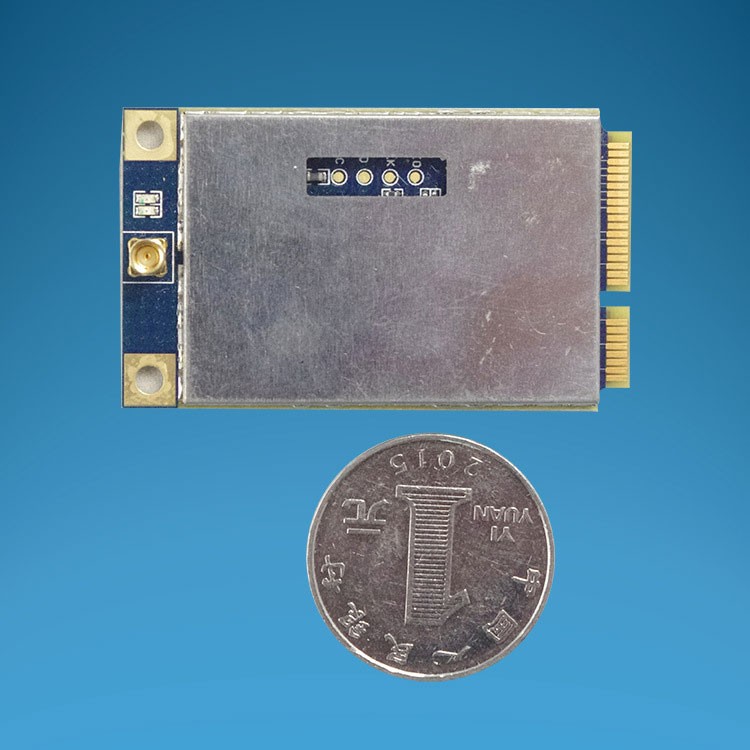

Ашәагаақәа: 30мм х 50.96мм
Ахьанҭара: 20г
Амчхара аиқәыршәара: DC 3.3V
Амчхара ахархәара: 300мВт
Аусуратә температура: -40°С~+80°С
Аҵәахра аҳауа аԥхарра: -60°С~+80°С
Аусуратә цәаакыра: 5% ~ 95% (аконденсациа ыҟам)
пин 2, 24, 39, 41, 52
VCC
Амчхаратә сигнал, аҭагалара DC 3.3V
пин 4,9,15,18,21,26,27,
29,34,35,37,40,43,50
ГНД
амч асигнал, амч анышә
Аҵәаӷәа 38
УАРТ_РХД
UART RXD, еишьҭагылоу апорт адыррақәа рыдкылара, TTL аҩаӡара
Аҵәаӷәа 36
УАРТ_ТХД
UART TXD, еишьҭагылоу апорт адыррақәа рышьҭра, TTL аҩаӡара
28
УАРТ_РТС
Иаанкылоу IO аинтерфеис, UART_RTS еишьҭагылоу апорт азыҳәарақәа адыррақәа рышьҭразы
Аҵәаӷәа 30
УАРТ_КТС
Иаанкылоу IO аинтерфеис, UART_CTS ашьҭанеиратә порт адыррақәа рышьҭра алнаршоит
Аҵәаӷәа 51
ИОТ_ДФХ
DFX loopback сигнал, TX/RX loopback UART анҳараку, адәныҟатәи аҵаҟа иҭаҵатәу арезистор аҭахуп.
Аҵәаӷәа 22
ИОТ_РСТ
Амодуль аиҭашьақәыргылара асигнал, активтә лаҟә, адәныҟатәи аҭгаратә резистор аҭахуп
Аҵәаӷәа 3
IO_ON
Амодуль аҭыԥ аҿы иҟоу асигнал, адәныҟатәи апроцессор ахархәара аиуеит амодуль аҭыԥ аҿы иҟоу-иҟаму аилкааразы, насгьы адәныҟатәи 10К аҭгаратә резистор аҭахуп.
Аҵәаӷәа 46
ИО_АКЫЛА_АС
Амодуль аҭыԥ аҿы иҟоу ацхыраагӡатә сигнал, адәныҟатәи апроцессор ахархәарала амодуль аҭыԥ аҿы иҟоу-иҟаму аилкааразы, ишиашоу PIN3 (IOT_ON) иацҵоуп, насгьы адәныҟатәи 500Ω еиҵаҵуа арезистор аҭахуп.
даҽа ԥынҵақәак
НК
Функциа ыҟам
