ISO14443A IC Аконтакт змам акарта аԥхьага ID акарта аԥхьага Модуль Ҩ-фреквенциак змоу акарта ҟәыш аԥхьага еишьҭагылоу апорт змоу

ISO14443A IC Аконтакт змам акарта аԥхьага ID акарта аԥхьага Модуль Ҩ-фреквенциак змоу акарта ҟәыш аԥхьага еишьҭагылоу апорт змоу

Аусуратә лассыласра: 13.56МГц+125КГц
Аусуратә напҟьа: DC5V мамзаргьы DC3.3V

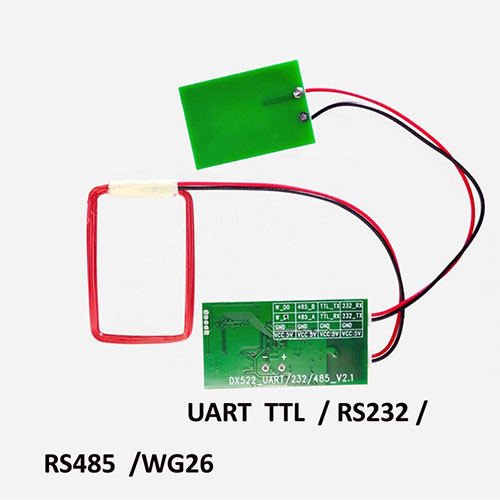

Аҭыҵратә интерфеис: УАРТТТЛ, РС232, РС485, УГ26
Акарта аԥхьара абжьаӡара: 0-80мм
Апротокол стандарт: ISO14443A
Аиагара амҽхак: 9600 бит/с (максимум еиқәыршәатәуп 230400 бит/с)

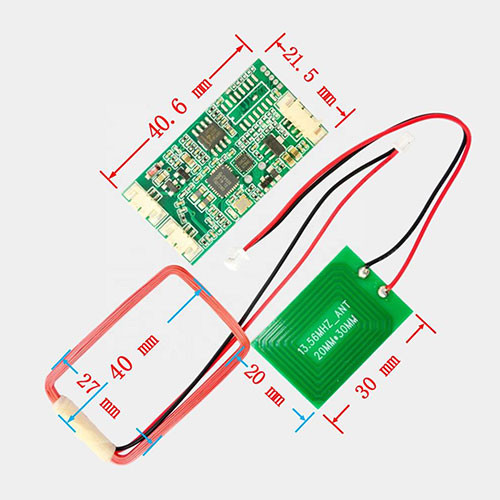

Амодуль ашәагаа: 40.6ммХ21.5мм

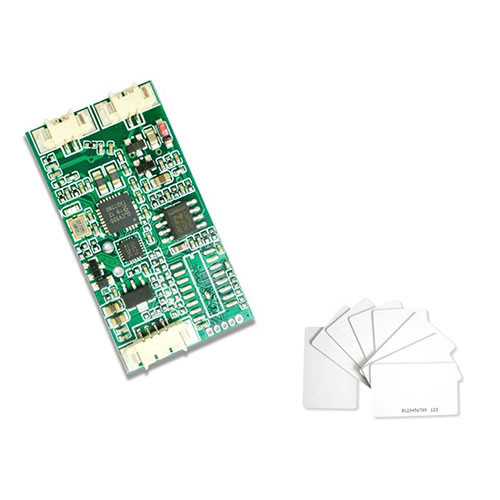

Идгылоу акарта хкқәа: IC акарта: S50/S70, M1, Мифаре, Лайт, Мифаре Ультра Лайт, уҳәа убас иҵегьы;
Ауаҩшәҟәы: EM4100

Аҷыдарақәа

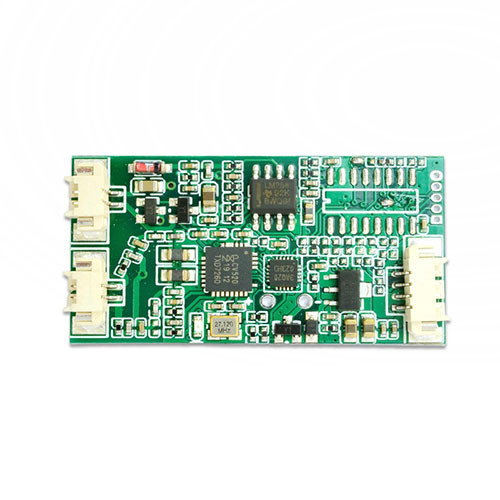

Ари амодуль ахадаратә плита антенна аиҟәшаратә дизайн

Ҩ-фреквенциак рыла акарта аԥхьара адгылара (IC карта + ID карта)

Аконтакт змам IC-карта адгылара (13.56МГц) аблок, асектор аԥхьареи аҩреи ашифрркыреи

АID-карта адгылара (125KHz) EM4100 акарта асериатә номер аԥхьара

Инарҭбаау амчхара адгылара, иаҭахым 3.3В, 5В амчхара аиқәыршәара

Аинтерфеисқәа рацәа адгылара: UART, RS232, RS485, WG26

Амодуль адрайвер аҭахӡам, насгьы ҿыц иалагаз ирласны иалагар рылшоит

Ахархәаразы амҩақәҵарақәа

➊DC3.3V мамзаргьы 5.0V амч аиқәыршәара амодуль иаҿактәуп

❷Амодуль акомпиутер асериатә порт иаҿактәуп USB адаптер ала

❸Иаарттәуп аишьҭагылатә порт ариашаратә цхырааҩ

❹ Астандарт иақәшәо акарта ала аԥышәара

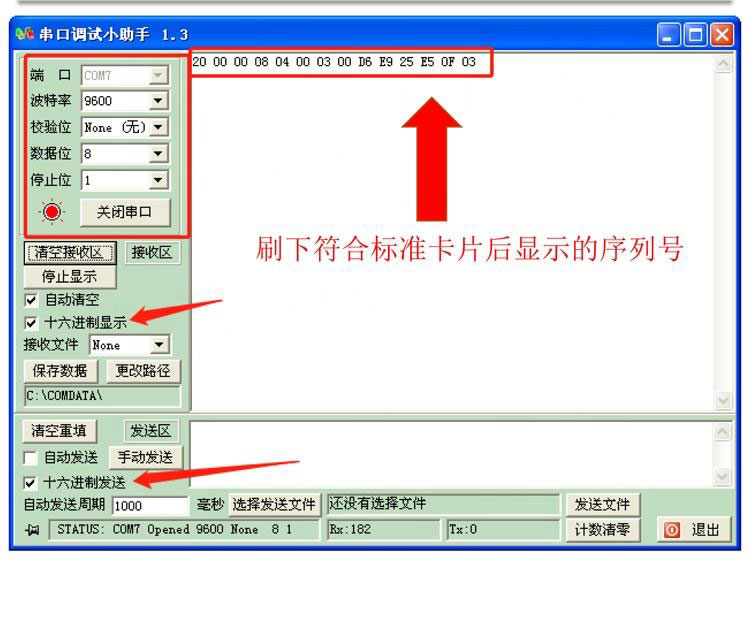

IC-карта мамзаргьы ID-карта еиҭаҵуазаргьы, амодуль аиндикатортә лашара еиқәыҷҷалоит, аҵәҵәабжь "бип" ҟанаҵоит акарта еиҭаҵны ишыҟоу аанарԥшырц азы, насгьы акомпиутер аҿы асериатә порт ацхырааҩ интерфеис иаанарԥшуеит IC карта мамзаргьы ID карта асериалтә номер аиура. Афаил апакет "аишьҭагылатә порт аиашамрақәа рыӡбара ацхырааҩ", аишьҭагылатә порт архиарақәа ҵаҟа иаагоуп:

➊Бод амҽхак: 9600

❷ Ацифра агәаҭара: Ҳәарада

❸Адыррақәа рбитқәа: 8

❹ Ааҭгылара абит: 1

❺ Жәабатәи аарԥшра гәашәҭ

Ииашоу аҵәаӷәақәа рҭагылазаашьаҿы, стандарт иақәшәо акарта ԥыхтәуп, насгьы акарта иақәшәо асериатә номер аҭыҵуеит асериатә порт ала, асахьаҿы ишаабо еиԥш

ISO14443A-IC-Contactless-Card-Reader-ID-Card-Reader-Module-Dual-Frequency-Smart-Card-Reader-with-Serial-Port

Еицырзеиԥшу апроблема

Уазҵаара 1: Ишԥаԥхьои, ишԥаҩуеи амодуль IC-карта, насгьы ишԥаԥхьо IC-карта?

Ашьаҿа 1: Укарта ԥыжәжәа. Амодуль аҿы иҟоу аиндикатортә лашара аркхоит, насгьы акарта асериалтә номер активла хыхьтәи акомпиутер ахь идәықәҵахоит асериалтә порт ала. Уи аамҭазы, хыхьтәи акомпиутер акарта асериалтә номер азы иахәҭоу амҩақәҵарақәа аиуеит. Адҵа: 20 00 01 08 04 00 00 00 А6 40 ФЕ Е4 0Е 03.

20: алагара аҟазшьа

00: апакет аномер

01: адҵа байт, амодуль активла акарта асериалтә номер анҭнажьуа, байт 0х00 ауп; егьырҭ адҵақәа адҵатә жәақәоуп

08: Иаанарԥшуеит анаҩстәи 8 байт ииашоу адата битқәа шракәу

04 00: Иаанарԥшуеит акарта атрибут S50 акарта шакәу

00 00: Ари 2 байт апрактикатә ҵакы рымам.

A6 40 FE E4 : Акарта асериатә номер аанарԥшуеит. Еиуеиԥшым акартақәа анҭаԥсо, 4 байт рҽырыԥсахуеит.

0Е: Агәаҭаратә еизга. Иара еиҿкаауп апакет аномер (SBQNR) инаркны адата аҵыхәтәантәи абаит (DATA) аҟынӡа, нас еиҭарҵоит уи аиуразы.

03: Афреим атерминатор.
